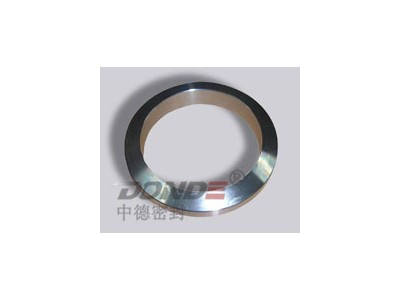

| 金属透镜垫 产品型号： ZD-G1840 |
|
| 金属透镜垫 高压管道连接中，广泛使用透镜垫密封结构。透镜垫的密封面均为球面，与管道的锥形密封面相接触，初始状态为一环线。在预紧力作用下，透镜垫在接触处产生塑性变形，环线变成环带，密封性能较好。由于接触面是由球面和斜面自然形成，垫片易对中。透镜垫片密封属于强制密封，密封面为球面与锥面相接触，易出现压痕，零件的互换性较差。此外，垫片制造成本较高，加工也较困难。 金属透镜垫性能特点： 1、耐高温、耐高压，适用于高压法兰； 2、密封持久可靠； 3、适应压力、温度有波动的工况条件； 金属透镜垫应用范围： 我国通用机械行业现行角式高压阀门端法兰，采用透镜垫密封，其适用公称压力为16.0～32.0Mpa；公称通径为3～200mm；使用温度为－30～200℃，常用于高压含氢含酸介质的密封。 金属环垫最早来源于美国，在20世纪20年代最早使用于锅炉领域，后来用于人孔盖，高压釜其它窗口的密封，以后在石油生产和炼油工业中格外受到重视。随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 金属透镜垫的主要结构形式： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
金属透镜垫材料材质选择： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
金属透镜垫的尺寸极限偏差：
金属透镜垫主要性能参数：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
金属透镜垫技术标准: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
