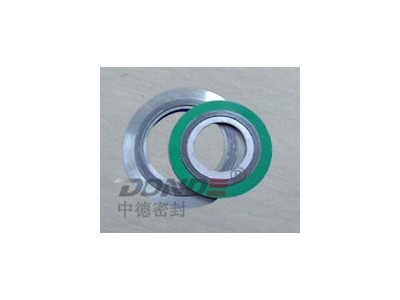

| 带内外环金属缠绕垫片 产品型号： ZD-G1200D |
|
| 带内外环金属缠绕垫片 目前应用最广泛的一种密封垫片，为半金属密封垫片中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。为加强主体和准确定位采用金属内加强环和外定位环形式，利用内外环来控制其最大压紧度起到加强的作用并避免基本体的散圈，由于外环的存在使得垫片安装起来更加方便,一般用于中低压的平面和凸面法兰中 带内外环缠绕垫片性能特点：能耐高温、高压和适应超低温或真空下的条件使用，对垫片接触的法兰密封面的表面精度要求不高,拆装便捷 缠绕垫使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 缠绕垫片结构形式及代号和使用法兰类别： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 材料: 1. 带内外环缠绕垫金属带 A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。 B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷 C.不锈钢的硬度值 HV≤200 2.带内外环缠绕垫非金属带
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 内外环缠绕垫片各种非金属材料主要技术参数： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
下表用于对常用内外环及缠绕金属的材质选择：
※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理 金属缠绕垫片基本体厚度公差：
下表是带内外环金属缠绕垫片直径公差（即用于法兰的名义管道直径）：
常用金属石墨缠绕垫片主要性能参数：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 技术标准: 1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 技术标准: 1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .国内标准有 HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系 HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系 GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家标准 JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准 JB/T90-94 管路法兰用缠绕式垫片 机械部标准 JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准 SH3407-96 管法兰用缠绕式垫片 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
