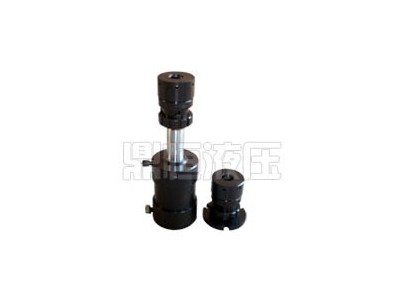

液压提升器采用自锁式液压千斤顶和提升架、提升杆组成的液压提升机，当液压千斤顶进油时，通过其上卡头卡紧并举起提升杆和胀圈，从而带动罐体（包括罐顶）向上提升；当千斤顶回油时，其上卡头随活塞杆回程，此时其下卡头自动卡紧提升杆不会下滑，千斤顶如此反复运动使提升杆带着罐体不断上升，直到预定的高度（空出下一层板的高度）。当下一层壁板对接组焊后，打开液压千斤顶的上、下松卡装置，松开上下卡头将提升杆以及胀圈下降到下一层壁板下部胀紧、焊好传力筋板，再进行提升。如此反复，使已组焊好的罐体上升，直到 后一层壁板组焊完成，从而将整个储罐安装完毕。
储罐壁板组装技术及对储罐安装设备提出的要求【一】、储罐壁板组装技术
罐壁板组装采用电动倒链倒装法施工。主要原理是：将倒链拉力通过吊耳传到胀圈，再通过胀圈与待提升罐壁的卡(承重块)将罐体提升起来，进行下圈壁板的组焊，然后将胀圈松开，降至已组焊壁的下部，再次胀紧、顶升，如此反复，直到较底一节壁板。
沿罐内壁均匀分布设置液压装和电动倒链提升系统，在每个柱子正上方的储罐罐顶开预留孔，待罐顶提升一圈后再封闭。在顶圈罐壁底部组对胀圈，胀圈槽钢型号按悬臂梁理论确定。
进行上数二圈壁板的围板和纵缝组焊，罐壁围板设两道活口，活口处用导链预紧。在焊完纵缝外口的上数二圈壁板外侧顶部，沿圆周每隔1.5m左右设置档板，用于组对环缝。启动电动提升系统，使罐顶及顶圈壁板提升到位，逐渐将二圈壁板活口收紧，调整环缝合格后组对点焊，封口完毕，进行环缝焊接。
按同样方法围上数第三圈壁板，焊接纵缝外口，外侧顶部设置档板，提升罐顶及上数一、二圈壁板，环缝组对焊接。如此反复，直至较底一层壁板。较底层罐壁板组对焊接完毕后。把所有的H型钢基础全部撤走，罐内所有的机具均从人孔倒出。如果罐内的机具设备太大不能从人孔中倒出，较底层罐壁板需留一张板不安装，待罐内所有的机具设备倒出后，再安装焊接较后一张板。较后，完成较底层罐壁板与底板的焊接工作。
罐壁组对时，要严格控制罐体的垂直度和罐体的成型尺寸，其具体工序流程为：准备工作‘底圈壁板安装位置放线~底圈壁板组装调整、焊接~二圈壁板组焊~大角缝组焊~三层以上各圈壁板组焊~罐壁上相应构件组装。
吊装时，从进出油开口处进行铺围作业，根据画线确定的位置点焊临时内外档板，以限制罐壁位置，板与板之间用龙门组合卡具连接固定。全部吊装完成后，进行分组调整壁板间隙及垂直度，罐壁椭圆度由基准圆确定，垂直度由铅锤测量、正反加减丝调整确定，考虑到焊接大角缝的收缩，调整垂直度应以罐壁稍微向内倾0~3mm为宜。
相邻壁板的水平度在下料时得到控制，整个圆周上的水平度可以通过调节边缘板和基础之间的距离获得。板与板之间的对口间隙与错边量可以由组合龙门卡具调节，立缝组对时为解决焊接变形引起的角变形超标问题，采取预先向外凸出2~3mm的组对方法(如果先焊内侧，则向内凹2~3mm)。
罐顶所有附件尽可能地在罐顶组焊后、罐壁提升前安装焊接完，罐壁上的附件(包括盘梯支架)随罐壁提升同步安装焊接，以减少高空作业。盘梯整体预制，罐体组装完后利用吊车安装就位。
【二】、对储罐安装设备提出的要求
储罐安装设备直径3.5米，宽度1.7米，较大装机功率800kW，较大深度1074米，较大提升速度3.3米/秒。该储罐安装设备设计拉力120千牛顿，较大提升速度每秒5.5米，提升高度为1028米。储罐安装设备采用双筒设计，可通过离合器实现自由调绳，并大大节约电能消耗量，起动扭矩大，提升、下放和制动过程较平稳，具有操作简便、可靠性高等特点。
矿用储罐安装设备由机械、液压传动、电气部分等组成。采用鼠笼型防爆主电机驱动双向变量主油泵；主油泵和二台内曲线低速大扭矩液压马达组成闭合回路、衡扭矩液压调速系统；二台液压马达分别布置在主组装置两侧与主组联接拖动液压提升设备运转。
液压提升设备有两台辅助油泵，一台工作、一台备用。辅助油泵中，其大泵作补油泵用，给主液压传动补油；小泵作控制用，给制动系统、操作系统、调绳系统供油。
储罐安装设备采用远距离液控操纵方式。司机通过操作液压式比例先导伐给主油泵的比例油缸输入由低到高的压力油，使主油泵的行程调节器动作，改变主油泵摆动的缸体的倾角来改变主油泵的流量，以改变液压马达的转速，使提升设备起动，加速运转。
通过操作液压式比例先导伐的手柄扳到不同角度，就可使主油泵输出不同的流量，使储罐安装设备得到不同的提升速度。当液压式比例先导伐的手柄扳到较大位置时，提升速度较大。当液压式比例先导伐的手柄扳到中立位置时，储罐安装设备停车。当手柄反方向扳动时，液压提升设备反方向运行。
沧州鼎恒液压机械制造有限公司（http://www.dinghengyeya.com）是早期生产液压顶推顶升设备的厂家，其产品在用户当中享有很高的信誉。在国内具有的先进技术水平。钢内筒提升设备、储罐液压顶升产品在大型储罐、水柜、煤气柜、电厂脱硫塔、火电厂烟囱钢内筒等钢结构的倒装顶升安装中得到普遍使用。并可以为客户设计制作特种提升设备。
