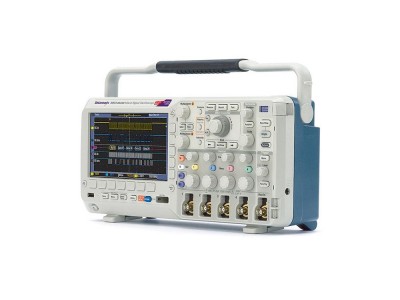

泰克的 MSO/DPO2000B混合信号示波器系列支持高达 200 MHz 的带宽、1 GS/s 的取样速率，以入门级价格提供了先进的调试功能。其拥有多达 20 条通道用于分析模拟和数字信号，查找和诊断复杂设计中的问题十分迅速。MSO/DPO2000B 在所有通道上标配 1M 点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。
主要性能指标
型号概述
|
参数 |
MSO2002B 和 DPO2002B |
MSO2004B 和 DPO2004B |
MSO2012B 和 DPO2012B |
MSO2014B 和 DPO2014B |
MSO2022B 和 DPO2022B |
MSO2024B 和 DPO2024B |
|
模拟通道 |
2 |
4 |
2 |
4 |
2 |
4 |
|
带宽 1 |
70 MHz |
70 MHz |
100 MHz |
100 MHz |
200 MHz |
200 MHz |
|
上升时间 |
5 ns |
5 ns |
3.5 ns |
3.5 ns |
2.1 ns |
2.1 ns |
|
采样率 |
1 GS/s |
1 GS/s |
1 GS/s |
1 GS/s |
1 GS/s |
1 GS/s |
|
记录长度 |
1 M 点 |
1 M 点 |
1 M 点 |
1 M 点 |
1 M 点 |
1 M 点 |
|
数字通道 |
MSO 型号 — 在相应的 DPO 型号上增加了 16 个数字通道 |
|||||
