电动卸灰星型给料器外形安装尺寸图

电动卸灰星型给料器外形安装尺寸图

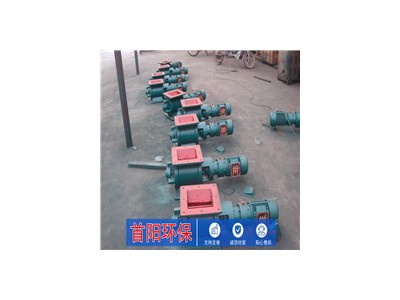

星型卸料器又称为电动卸灰阀、关风器，刚性叶轮给料机等，是除尘设备，输送、排灰、关风和其它设备给料的主要装置，适用于各种粉状物料、颗粒物料的输送。它由电机、齿差行星减速器（X）或针纶摆线减速机（Z）与转龙式卸料器等三大部分组成。一般分为两大系列，60多种规格。即A型和B型两大系列，进出口法兰方形的为A型，圆形的为B型。星型卸料器阀体和叶轮可用钢板焊制，也可铸造。采用铸造方式叶片耐磨性好，叶片与传动轴钢型连接结构紧凑工作可靠，可以做成铸铁、碳钢焊接、铸钢、不锈钢等材质的。

星型卸灰阀产品性能：

1、当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出， 因此， 星型卸料器可以定量而连续地卸料。

2、星型卸料器可以用在收集物料系统中，作为料仓的卸料器。星型卸料器是目前*的卸料装置， 常用在除尘系统中作为除尘系统的重要设备之一，它特别适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目。

3、星型卸料器的上、下法兰口基本是方形或圆形，也可以由用户选定。

4、耐温型它所输送物料的温度可达280°C两端轴承与叶轮有相对隔离，能防止超细粉料与轴承接触。耐高温型输送物料的温度可达500°C，采用链轮连接，减速机和卸料器壳体有相对的距离。

5、耐磨损封闭型转子叶轮该型星型卸料器特点是转子叶片的端部衬聚氟乙烯密封条，能保证叶片端部与壳内壁有良好接触，并且磨损后可方便地调节叶片端部，使其仍然与壳体内部保持良好接触，具有好的锁气性能。

星型卸灰阀工作原理：卸料器是由带有数个叶片的转子在圆筒形机壳内旋转，从上部料斗落入的物料，充塞在叶片间的空格内，随叶片的旋转而卸出。星型卸料器工作时，粉尘靠自身重力落下，充满上面和侧面的星形叶片空格内。叶片转子由电动机通过减速机转动轴带动，叶轮转到下部粉尘靠自重卸下。这种卸尘器一般都安装在除尘器灰斗下部，为保证连接处的严密不漏风，在回转卸料器的上部应经常保持（储存）一定高度的粉尘。因为叶轮转动时，卸完粉尘后叶轮转上的那一面经常是没有粉尘的，所以容易使空气漏入。为了保证不漏气应保持一定高度的灰尘柱，使其不致卸空，在灰斗内装设料位信号设施，并与卸尘阀的电动机建立连锁。
