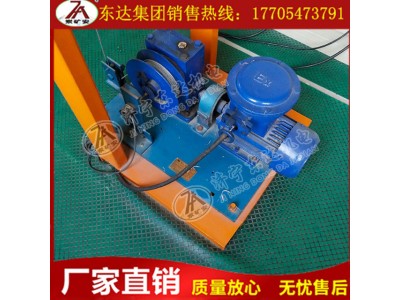

JF-250ZD跑车防护装置用收放绞车(以下简称绞车)，是跑车防护装置的配套件，起到控制挡车栏网的打开和关闭装置的作用。当矿车接近挡车栏时，绞车将挡车栏网提起；当矿车经过挡车栏后，绞车又将挡车栏闭，恢复其常闭状态。如果生跑车事故，挡车栏网处于常闭状态（绞车不动作），可将矿车可靠住。

一、产品特点a) 采用蜗轮蜗轩减速机结构简单，速比大。 b) 具有自锁功能，保证挡车栏开启和关闭后的位置不随挡车栏的重力下滑。 c) 减速机具有行程丝杆、可以方便的安装行程接近开关开关、保证挡车栏开启和关闭到位，保证矿车正常运行。

二、用途：在跑车防护装置中用于挡车栏的开启和关闭。

三、使用环境及工作条件：

环境温度：0℃～+40℃；平均相对湿度：不大于95％（+25℃）；大气压力：86kPa～110 kPa；无淋水、无积水的场所；电器设备适应于有甲烷化合物和煤矿井下有煤尘性危险，但无破坏绝缘的腐蚀性气体的场合。

四、组成：绞车主要由防爆电机、减速机、滚筒和钢丝绳组成。其中防爆电机和钢丝绳为安标配套件。

五、结构特征：收放绞车由隔爆电机、蜗轮蜗杆减速机等组成，能可靠的对挡车栏进行开闭驱动，采用蜗轮蜗杆减速机，运行平稳，速比大能自锁，使挡车拦在开到位的情况下不下滑。

六、工作原理：在斜巷正常提升时，当矿车运行到开点时，装置用显示控制台控制收放绞车提起挡车栏，挡车栏开启到高度时，开到位接近开关发出到位信号，绞车停止，挡车栏被自锁在开启高度，便于矿车通过，当矿车运行到闭点时，装置用显示控制台控制收放绞车关闭挡车栏，关到位后接近开关发出停止信号，从而实现挡车栏的开闭操作。
